รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | เครื่องดื่ม อาหาร ปุ๋ย ฯลฯ | Color: | Yellow body, base white |
|---|---|---|---|
| พิมพ์: | แขนหุ่นยนต์วางพาเลท | ระบบควบคุม: | ระบบควบคุม PLC |
| ความจุของผลิตภัณฑ์: | 500-800ห่อ/ชม | ขนาด (L * W * H): | ตามรูปแบบการประชุมเชิงปฏิบัติการ |
| สูงสุด น้ำหนักบรรทุก: | 50-180กก. (พร้อมกริปเปอร์) | ควบคุมภาษา: | ภาษาอังกฤษหรือภาษาอื่นๆ |
| เน้น: | หุ่นยนต์วางพาเลทบรรจุภัณฑ์ 80 กก.,หุ่นยนต์วางพาเลท PLC,หุ่นยนต์วางพาเลทบรรจุภัณฑ์ 10 กก. |
||

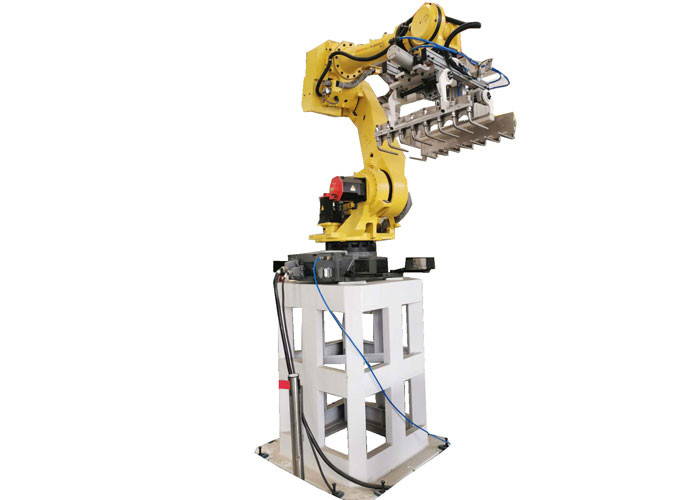

โรงงานหุ่นยนต์จัดเรียงพาเลทและแขนหุ่นยนต์หยิบและวางต้นทุนต่ำสำหรับบรรจุภัณฑ์ขนาด 10-80 กก
หุ่นยนต์จัดวางพาเลทที่เสถียร
Palletizer Series ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานบนแท่นวางสินค้า มีหุ่นยนต์ที่มีเอกลักษณ์เฉพาะห้าตัวพร้อมน้ำหนักบรรทุกตั้งแต่ 80 กก. ถึง 500 กก. เพื่อให้เหมาะกับความต้องการส่วนใหญ่ด้วยช่วงการทำงานและความน่าเชื่อถือระดับแนวหน้าของอุตสาหกรรม หุ่นยนต์จัดเรียงพาเลทที่เสถียรของ FANUC ช่วยให้บริษัทต่างๆ ปรับปรุงประสิทธิภาพของสายการผลิต
หุ่นยนต์ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ | |
| พิมพ์ | M-410iB/140H | |
| แกนควบคุม | ประเภทประกบ | |
| เข้าถึง | 2.85ม | |
| การติดตั้ง | พื้น | |
|
ระยะการเคลื่อนที่ (Mx=ax. Speed) (หมายเหตุ 1) |
การหมุนแกน J1 | 360° (140°/วินาที) 6.28 แรด (2.44 แรด/วินาที) |
| การหมุนแกน J2 | 155° (115°/วินาที) 2.71 แรด (2.01 แรด/วินาที) | |
| การหมุนแกน J3 | 112° (135°/วินาที) 1.95 rad (236 rad/วินาที) | |
| การแกว่งข้อมือแกน J4 (หมายเหตุ 2) | 20° (135°/วินาที) 0.35 เรด (2.36 เรด/วินาที) | |
| การหมุนข้อมือแกน J5 | 720° (420°/วินาที) 12.57 rad (7.33 rad/วินาที) | |
| สูงสุดความสามารถในการรับน้ำหนักที่ข้อมือ | สูงสุด140กก | |
| สูงสุดความจุโหลดที่ฐาน J2 | 550กก | |
| สูงสุดความสามารถในการรับน้ำหนักที่แขน J3 (หมายเหตุ 3) | 140กก | |
| ความเฉื่อยโหลดที่อนุญาตที่ข้อมือ | แกน J4 | 147kg.㎡ 1500kgf.cm.sec ² |
| แกน J5 | 53 กก.㎡ 540kgf.cm.sec ² | |
| วิธีการขับเคลื่อน | เซอร์โวไฟฟ้าขับเคลื่อนด้วยมอเตอร์เซอร์โว AC | |
| การทำซ้ำ | ±0.2มม | |
| มวลชน (หมายเหตุ 4) | 1200กก | |
| สภาพแวดล้อมการติดตั้ง |
อุณหภูมิแวดล้อม: 0-45 ℃ ความชื้นแวดล้อม: ปกติ 75% RH หรือน้อยกว่า (ไม่มีน้ำค้างหรือน้ำค้าง) การสั่นสะเทือน: 0.5G หรือน้อยกว่า |
|
| ระดับเสียงอะคูสติก | 74dB | |
หมายเหตุ 1) ในกรณีของการเคลื่อนที่ในระยะทางสั้นๆ ความเร็วของแกนจะไม่ถึงค่าสูงสุดหนึ่ง.
หมายเหตุ 2) ส่วนต่อประสานที่ข้อมือจะหันไปทางวอร์ดหว่านเสมอมุมมีความกว้างได้ถึง 20 องศา
หมายเหตุ 3) สูงสุดความจุน้ำหนักบรรทุกที่ข้อมือจะเปลี่ยนตามน้ำหนักที่ข้อมือ
หมายเหตุ 4) ไม่มีตัวควบคุม
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และแบบไฟฟ้าของเครื่องจักรทั้งหมดให้คุณติดตั้งเครื่องจักรด้วยตัวเองหากคุณคิดว่าคุณไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเอง เราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อทำการติดตั้งและแก้ไขจุดบกพร่อง เป็นต้น
โหลดฐาน
แรง โมเมนต์ และระยะหยุด การหยุดฉุกเฉิน
M-410iB/140H
| คงที่ | ไดนามิก (ความเร่ง / การลดความเร็ว) | อีหยุด | ||
| โมเมนต์แนวตั้ง | เอ็มวี | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| บังคับในแนวดิ่ง | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25,000Nm 2550kgfm) |
| ช่วงเวลาแนวนอน | ม | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| บังคับในแนวราบ | ฉ | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | เจทู | J3 | J4 | J5 | |
| เวลาหยุด (มิลลิวินาที) | 644 | 244 | 292 | - | 404 |
| ระยะหยุดรถ (องศา) | 42.5 | 15.2 | 18.8 | - | 86.9 |
แพคเกจและการจัดส่ง
ฟิล์มเครื่องจักรห่อและบรรจุในกล่องไม้รมยาที่ส่งออกแล้วขนส่งไปยังท่าเรือต้นทางที่ลูกค้าต้องการเช่น Shanghai, Ningbo, Qingdao, Suzhou เป็นต้น
คุณสมบัติหุ่นยนต์
เพิ่มความสามารถในการจัดการเป็น 1200 รอบ/ชั่วโมง
แกน J1 มีพื้นที่หมุนได้ 360 องศาสำหรับการทำงานหลายทิศทาง
แขนเรียว
I/O และอินเทอร์เฟซอากาศอยู่ใกล้ข้อมือเดินสายไฟและต่อท่อเข้ากับมือได้ง่าย
ข้อมือกระชับ
หน่วยเชิงกลความสูงสั้น
หน่วยเชิงกล IP54
การจัดเรียงถุงบนพาเลท: 1900 (รอบ/ชม.)
คำถามที่พบบ่อย
ถาม: คุณมีการติดตั้งและแก้ไขจุดบกพร่องหรือไม่
ตอบ: วิศวกรของเราพร้อมให้บริการเครื่องจักรในต่างประเทศเพื่อช่วยลูกค้าในการแก้ปัญหาเครื่องจักร
ถาม: นโยบายการรับประกันและชิ้นส่วนที่เสียหายคืออะไร
A: สำหรับผลิตภัณฑ์เครื่องจักร บริษัทของเราให้เวลา 12 เดือนสำหรับชิ้นส่วนกลไกทั้งหมด ยกเว้นชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์ และชิ้นส่วนที่มีการสึกหรอตามปกติในขณะเดียวกัน การรับประกันจะเริ่มจากการจัดส่ง (วันที่ B/L)การรับประกันจำกัดเฉพาะการเปลี่ยนชิ้นส่วนที่เสียหายหลังจากตรวจสอบข้อบกพร่องของการก่อสร้างแล้วการตรวจสอบสาเหตุของปัญหาหรือการเสียของชิ้นส่วนนั้นขึ้นอยู่กับบริษัทผู้ผลิตเท่านั้นสรุปแล้วบริษัทของเราสามารถนำเสนอผลิตภัณฑ์ที่มั่นใจได้ให้กับคุณ
ถาม:เราจะทดสอบเครื่องจักรของคุณอย่างไร?
ตอบ: เมื่อเครื่องผลิตเสร็จสมบูรณ์ เราจะส่งวิดีโอเพื่อตรวจสอบ และคุณสามารถมาที่โรงงานของเราเพื่อทดสอบและเรียนรู้วิธีใช้งาน
