รายละเอียดสินค้า:
|
| ชื่อ: | ขนาดสายพาน | การทำงาน: | เครื่องชั่งน้ำหนัก, เครื่องชั่งนับจำนวน |
|---|---|---|---|
| ความจุ: | 0.05~250 รอบต่อนาที | การขนส่งและบรรจุภัณฑ์: | กล่องไม้สัก |
| แอปพลิเคชัน: | เครื่องชั่งอุตสาหกรรม, เครื่องชั่งเชิงพาณิชย์, เครื่องชั่งพิเศษ | โหมดการทำงาน: | ความต่อเนื่อง |
| พลัง: | 110V , 220V ,380V | ประเภทการแสดงผล: | แอลอีดีหรือแอลซีดี |
| เน้น: | เครื่องชั่งน้ำหนักสายพานเชิงปริมาณ,เครื่องชั่งน้ำหนักสายพาน 150tph,เครื่องชั่งน้ำหนักอุตสาหกรรม |
||
เครื่องชั่งน้ำหนักสายพานลำเลียงเชิงปริมาณในอุตสาหกรรมโลหะวิทยา 50 Hz
แนะนำสั้น ๆ

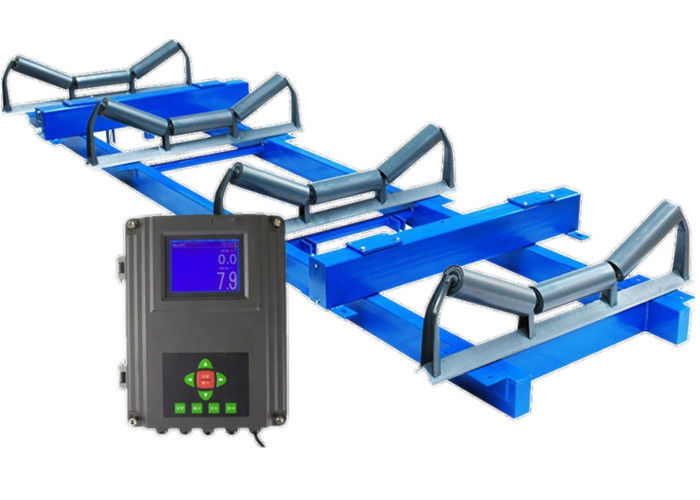

เครื่องชั่งน้ำหนักสายพานอิเล็กทรอนิกส์แบบสายพานลอย Saimo FH series ใช้โครงสร้างสมดุลลอยตัวแบบเดิมฟรีและติดตั้งบนโครงสายพานลำเลียงโหลดเซลล์สองตัวถูกติดตั้งที่ปลายทั้งสองของคานรับน้ำหนักและโครงสร้างรับน้ำหนักของเซ็นเซอร์โหลดทั้งสองเป็นทรงกระบอกตามลำดับเชื่อมต่อกับคานรองรับแกนรองรับผ่านข้อต่อสากลและคานรองรับแกนรองรับทั้งสองเชื่อมต่อกัน ผ่านคานเชื่อมสองอันเพื่อสร้างสะพานชั่งน้ำหนักโดยรวมวงเล็บลูกกลิ้งชั่งน้ำหนักสองชุดติดตั้งอย่างสมมาตรบนสะพานชั่งเทียบกับคานแบริ่งลูกกลิ้งชั่งน้ำหนักบนตัวยึดจะถ่ายโอนน้ำหนักของวัสดุบนสายพานไปยังโหลดเซลล์เนื่องจากสะพานชั่งน้ำหนักเชื่อมต่อกับโหลดเซลล์ผ่านข้อต่อสากลสองข้อเท่านั้นสะพานชั่งน้ำหนักโดยรวมจึงสามารถลอยได้อย่างอิสระรอบ ๆ ข้อต่อสากลทั้งสองและไม่มีการรบกวนต่างๆหรือความเค้นของโครงสร้างภายในลูกกลิ้งชั่งจะถ่ายโอนน้ำหนักวัสดุทั้งหมดบนสายพานไปยังเซ็นเซอร์ชั่งน้ำหนักอย่างแม่นยำและทำการวัดที่มีความแม่นยำสูง
ขอบเขตการใช้งาน
เครื่องชั่งสายพานอิเล็กทรอนิกส์รุ่น FH ถูกนำมาใช้กันอย่างแพร่หลายในด้านโลหะวิทยาพลังงานไฟฟ้าถ่านหินการแปรรูปแร่การขนส่งท่าเรือเคมีอุตสาหกรรมเกลือและอุตสาหกรรมเบาอื่น ๆ สำหรับการวัดผงวัสดุที่เป็นเม็ดและขนาดเล็กซึ่งมีผลอย่างมาก ในการปรับปรุงประสิทธิภาพการผลิตและลดความเข้มของแรงงานและปรับปรุงคุณภาพของผลิตภัณฑ์ลดต้นทุนการผลิต
พารามิเตอร์ประสิทธิภาพหลัก
| ระดับความแม่นยำ: | |
| 0.25 ข้อผิดพลาดแบบไดนามิก 0.25% | |
| 0.5 ข้อผิดพลาดแบบไดนามิก 0.5% | ความกว้างของสายพานลำเลียง: 300-2000 มม |
| 1 ข้อผิดพลาดแบบไดนามิก 1% | สายพานลำเลียงความเร็ว: 0.5-3.5M / s |
| 2 ข้อผิดพลาดแบบไดนามิก 2% | ความสามารถในการวัด: 10-5000t / h |
หลักการทำงาน

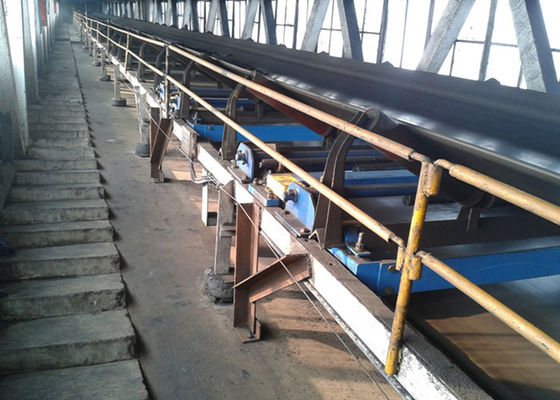

สะพานชั่งน้ำหนักติดตั้งอยู่บนโครงลำเลียงและเมื่อวัสดุผ่านไปตัวเดินเครื่องวัดจะตรวจจับน้ำหนักของวัสดุบนสายพานลำเลียงและทำหน้าที่เป็นเซ็นเซอร์ชั่งน้ำหนักผ่านคันโยกเพื่อสร้างสัญญาณแรงดันไฟฟ้าซึ่งเป็นสัดส่วนโดยตรงกับ โหลดของสายพานเซ็นเซอร์ความเร็วจะเชื่อมต่อโดยตรงกับกระบอกสูบวัดความเร็วขนาดเส้นผ่านศูนย์กลางขนาดใหญ่เพื่อให้ชุดของพัลส์แต่ละพัลส์เป็นตัวแทนของหน่วยเคลื่อนที่ของสายพานและความถี่ของพัลส์จะเป็นสัดส่วนกับความเร็วของสายพานเครื่องมือชั่งน้ำหนักจะรับสัญญาณจากเซ็นเซอร์ชั่งน้ำหนักและเซ็นเซอร์ความเร็วและรับค่าการไหลทันทีและค่าน้ำหนักสะสมผ่านการทำงานแบบรวมและแสดงตามลำดับ
โหลดเซลล์
โหลดเซลล์ PLR9363-LS ที่ใช้ในเครื่องชั่งแบบสายพานแบบลอยตัวชนิด FH เป็นโหลดเซลล์แบบวัดความเครียดตัวชี้วัดทางเทคนิคหลักมีดังนี้
โหลดพารามิเตอร์ทางเทคนิคของเซลล์
| ประเภทเซนเซอร์ | คานเฉือน |
| โหลดพิกัด (กก.) | 50,100,200,300,500,1000,2000 |
| ความไวแสง (mV / V) | 1.8 ± 0.005 |
| Creep (30 นาที) | ± 0.05% FS |
| ความสมดุลเป็นศูนย์ | ± 1% FS |
| ผลของอุณหภูมิเป็นศูนย์ (％ FS / 10 ℃) | ± 0.02 |
| ความต้านทานอินพุต | 400 ±10Ω |
| ความต้านทานขาออก | 352 ±3Ω |
| ช่วงอุณหภูมิในการทำงาน | -30 ℃ ~ + 70 ℃ |
| ความปลอดภัยเกินพิกัด | 120% FS |
| วัสดุ | โลหะผสมเหล็ก |
| เส้นผ่านศูนย์กลางขาออก | φ5mm |
| ความยาวขาออก | 3m |
คุณสมบัติของเครื่อง
ตัวควบคุมมาตราส่วนสายพานผลิตจากวัสดุอลูมิเนียมอัลลอยด์
ป้องกันการรบกวนที่แข็งแกร่ง
แหล่งจ่ายไฟ 24V
วัดได้: การไหลน้ำหนักสะสมความเร็ว
หน้าจอแสดงผล LCD อ่านข้อมูลได้ง่าย
บรรจุภัณฑ์และการจัดส่ง
ทำไมถึงเลือกพวกเรา
ออนไลน์ตลอด 24 ชั่วโมง
การสนับสนุนให้คำปรึกษาฟรี
บริการหลังการขายที่สมบูรณ์แบบ
โซลูชันการชั่งน้ำหนักแบบมืออาชีพ
คำถามที่พบบ่อย
ถาม: ฉันสามารถปรับแต่งชั้นวางหรือชั้นวางตามขนาดของฉันเองได้หรือไม่?
ตอบ: แน่นอน
ถาม: ถ้าฉันต้องการสายการบรรจุที่สมบูรณ์Saimo สามารถช่วยเราสร้างได้หรือไม่?
ตอบ: ได้เราสามารถช่วยคุณรวมสายการบรรจุที่สมบูรณ์ได้และให้คำแนะนำอย่างมืออาชีพที่เกี่ยวข้องตราบเท่าที่คุณต้องการ
มีทีมวิศวกรที่มีประสบการณ์มากมายของเราเราได้สร้างโครงการมากมายในจีนและต่างประเทศคุณสามารถเชื่อมั่นในคุณภาพและบริการของเรา
ถาม: ระยะเวลารับประกัน:
ตอบ: ระยะเวลาการรับประกันสำหรับเครื่องจักรข้างต้นคือสิบสองเดือนนับจากวันที่นำไปใช้งาน แต่ไม่เกินยี่สิบสี่เดือนหลังจากเครื่องจักรออกจากโรงงานของผู้ขายไม่สามารถใช้ได้กับชิ้นส่วนที่สึกหรอเร็ว
ถาม: ฉันขอทราบสถานะคำสั่งซื้อของฉันได้ไหม
ตอบ: ใช่เราจะส่งข้อมูลและรูปถ่ายให้คุณในขั้นตอนการผลิตที่แตกต่างกันของคำสั่งซื้อของคุณทุกขั้นตอนจะถูกส่งถึงคุณทันเวลา
