รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องบรรจุข้าวสาร | วิธีการบรรจุ: | ฟิลเลอร์สกรู / ฟิลเลอร์แรงโน้มถ่วง |
|---|---|---|---|
| ช่วงการชั่งน้ำหนัก: | 25-50กก./ถุง | ความเร็วในการบรรจุ: | 5-10 ครั้งต่อนาที |
| แอปพลิเคชัน: | อาหารปุ๋ย | รหัส HS: | 8422400000 |
| แหล่งจ่ายอากาศ: | 0.6MPa, 0.5 ลบ.ม./นาที | ขนาด (L * W * H): | 5700*2800*3500มม |
| เน้น: | 10 BPM 25 Kg เครื่องบรรจุข้าว,ปุ๋ย 25 Kg เครื่องบรรจุข้าว,ปุ๋ยเครื่องบรรจุข้าว |
||

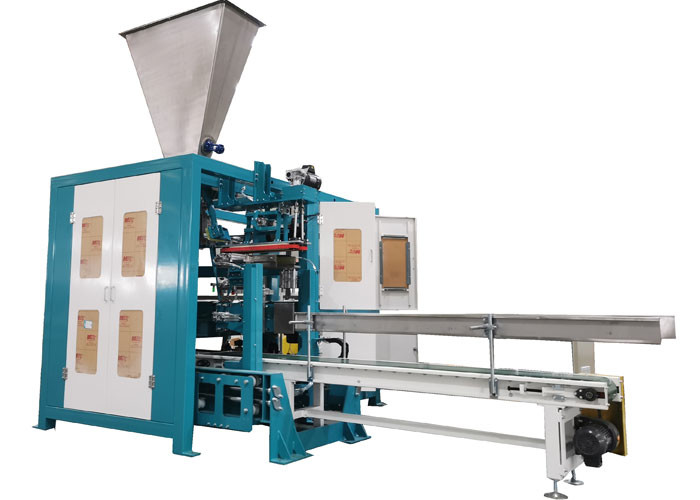

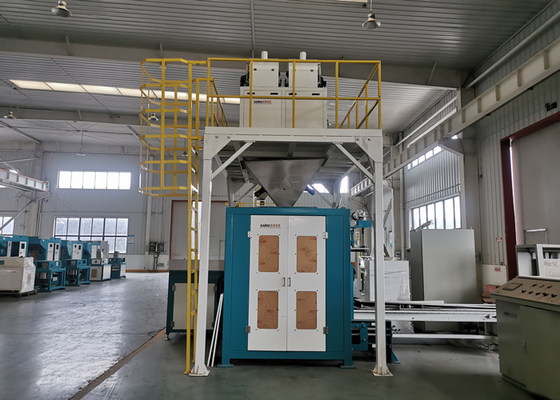

เครื่องบรรจุข้าว 25 กก. สำหรับป้อนปุ๋ยในอุตสาหกรรมเคมี
การแนะนำ
เครื่องชั่งน้ำหนักและบรรจุอัตโนมัติถูกนำไปใช้กับบรรจุภัณฑ์หลากหลายประเภท เช่น ซองสำเร็จรูป ถุงสำเร็จรูป ซองซิป ซองหัดดื่ม และซองรูปทรง เป็นต้น สามารถบรรจุได้สูงสุด 50 กก.
- สายเครื่องจักรทั้งหมดเริ่มต้นจากการเชื่อมต่อแนวหน้า, การวัดวัสดุ, การบรรจุ, การป้อนและการหนีบถุง, การลำเลียงและการเย็บถุง, ผลิตภัณฑ์สำเร็จรูปออกมา;สายการผลิตเพิ่มเติมจะดำเนินต่อไปด้วยระบบกดถุง, ระบบลำเลียงรูปทรงถุง, ระบบจัดเรียงพาเลทด้วยหุ่นยนต์และระบบสต็อกพาเลทระบบจัดเรียงสินค้าบนพาเลทและระบบสต็อคพาเลท
เครื่องชั่งน้ำหนักและบรรจุอัตโนมัติพารามิเตอร์ทางเทคนิค
| รุ่นเครื่อง | SXPA50 | SXPA50P |
| น้ำหนักบรรจุภัณฑ์ | 10-50KG | 10-50KG |
| ขนาดกระเป๋า: L*W(มม.) | 630-1100/350-650 | 630-1100/350-650 |
| วัสดุกระเป๋า | ถุงผ้า (ฟิล์มสี);2. ถุงคราฟท์;3. ถุงพลาสติกฟิล์มคอมโพสิต (ความหนาของฟิล์มมากกว่า 0.18 มม.) | |
| ความแม่นยำในการวัด | 0.2%เอฟเอส | 0.2%เอฟเอส |
|
ความเร็วบรรจุภัณฑ์ |
6-15 ถุง/นาที (แตกต่างกันเล็กน้อยเนื่องจากวัสดุบรรจุภัณฑ์และขนาดถุงต่างกัน) | 2-5 ถุง/นาที (แตกต่างกันเล็กน้อยเนื่องจากวัสดุบรรจุภัณฑ์และขนาดถุงต่างกัน) |
| โหมดการปิดผนึก | ถุงผ้า: พับ/ตะเข็บ;2. ถุงคราฟท์: ปิดผนึกความร้อน / ตะเข็บ;3. ถุงพลาสติกฟิล์มคอมโพสิต: ปิดผนึกด้วยความร้อน | |
อุปกรณ์ระบบเป็นไปตามเงื่อนไขทางวิศวกรรมและการใช้งานสาธารณะ
(1) ไฟฟ้า: 220/380V,50Hz
(2) กำลังไฟ: 14 กิโลวัตต์
(3) แรงดันอากาศ: 0.5-0.7MPa
(4) ปริมาณการใช้อากาศ: 1.8Nm³/นาที
(5) อุณหภูมิ:-15 ℃ -45 ℃
ส่วนประกอบหลักของเครื่อง
ก.ที่เก็บกระเป๋าเปล่า
ข.หน่วยรับถุงเปล่า
ค.หน่วยจัดการกระเป๋า
ง.หน่วยส่งกระเป๋า
อีหน่วยบนกระเป๋า
ฉ.หน่วยตัดถุงและบรรจุวัสดุ
กรัมหน่วยถือกระเป๋า
ชม.หน่วยนำทางปากถุง
ฉัน.เครื่องซีล/เย็บถุงด้วยความร้อน
เจสายพานลำเลียงถุงแบบยืนขึ้น
เคส่วนควบคุมไฟฟ้า
รายการชิ้นส่วนหลักของเครื่องจักร (ขึ้นอยู่กับการกำหนดค่าจริง)
| เลขที่ | ชื่อ | ยี่ห้อ |
| 1 | ปั๊มสุญญากาศ | เซี่ยงไฮ้จงเต๋อ |
| 2 | กระบอกสูบ | บตท. ประเทศญี่ปุ่น |
| 3 | โซลินอยด์วาล์ว | บตท. ประเทศญี่ปุ่น |
| 4 | ส่วนประกอบนิวเมติกส์อื่นๆ | บตท. ประเทศญี่ปุ่น |
| 5 | มอเตอร์ธรรมดา | ซีพีจี |
| 6 | เซอร์โวมอเตอร์ | เดลต้า (ไต้หวัน) |
| 7 | หัวซีลความร้อน | เดชา |
| 8 | บมจ | ออมรอน |
| 9 | หน้าจอสัมผัส | วินวิว |
| 10 | อินเวอร์เตอร์ | เดลต้า (ไต้หวัน) |
| 11 | แหล่งจ่ายไฟสลับ | ชไนเดอร์ (ฝรั่งเศส) |
| 12 | สวิตช์ | ชไนเดอร์ (ฝรั่งเศส) |
| 13 | สวิตช์แอร์ | ชไนเดอร์ (ฝรั่งเศส) |
| 14 | คอนแทค AC | ชไนเดอร์ (ฝรั่งเศส) |
| 15 | เบรกเกอร์มอเตอร์ | ชไนเดอร์ (ฝรั่งเศส) |
| 16 | รีเลย์ความร้อน | ชไนเดอร์ (ฝรั่งเศส) |
| 17 | ลิมิตสวิตช์ | ชไนเดอร์ (ฝรั่งเศส) |
| 18 | ตาแมว | ป่วย |
| 19 | โหลดเซลล์ |
เครื่องชั่งน้ำหนักและบรรจุอัตโนมัติคุณสมบัติ
1. ส่วนควบคุมใช้ Siemens PLC และหน้าจอสัมผัสสีขนาด 10 นิ้วของ Weinview ซึ่งมีข้อดีของการใช้งานที่ง่ายและเสถียร
2. ส่วนนิวเมติกใช้วาล์วแม่เหล็ก AirTAC ตัวแยกน้ำมันและน้ำและกระบอกสูบ
3. ระบบสุญญากาศใช้วาล์วแม่เหล็ก FESTO ตัวกรอง สวิตช์แรงดันสุญญากาศแบบดิจิตอลของเยอรมัน
4. ในกลไกการสั่งงานทั้งหมด มีสวิตช์แม่เหล็กหรือสวิตช์ออปโตอิเล็กทรอนิกส์เป็นหน่วยตรวจจับ ซึ่งมีความปลอดภัยและเชื่อถือได้
กระบวนการทำงาน
การยึดถุงอัตโนมัติ
เปิดถุงอัตโนมัติ
การป้อนถุงอัตโนมัติและการเติมวัสดุอัตโนมัติ
กระเป๋าถูกถ่ายโอนโดยอัตโนมัติโดยสายพานลำเลียง
การเย็บถุงอัตโนมัติ / การซีลด้วยความร้อน (พับ)
กระเป๋าสำเร็จรูป
บรรจุภัณฑ์และการจัดส่ง
1.การบรรจุ:ห่อด้วยฟิล์มก่อนแล้วบรรจุในกล่องไม้มาตรฐาน
2.จัดส่ง:โดยปกติเราใช้การขนส่งทางทะเล หากมีความต้องการที่แตกต่างกัน เราจะดำเนินการให้ตามนั้น
