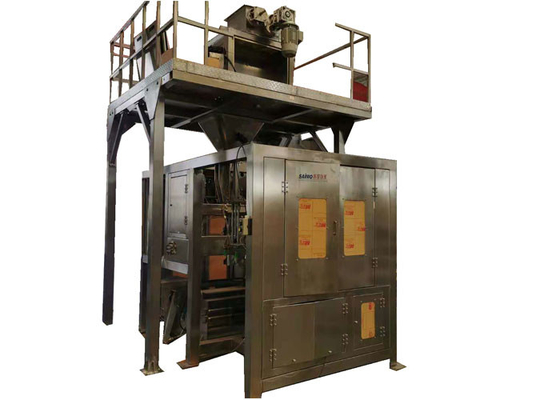

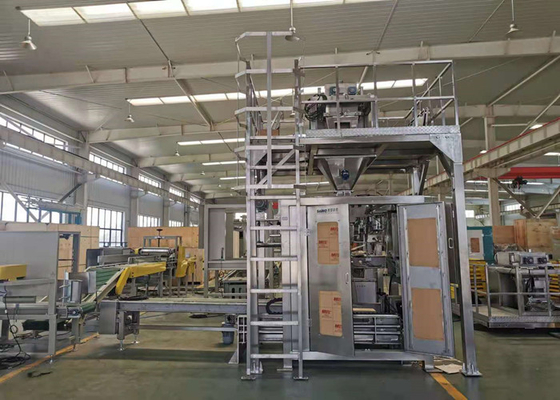

เครื่องบรรจุถุงขนาด 50 กก. สำหรับเม็ดพลาสติกในอุตสาหกรรมยางพลาสติก

เครื่องบรรจุถุง 50 กก. มอเตอร์ลดเกียร์สำหรับเม็ดพลาสติกในอุตสาหกรรมยางพลาสติก

ขอบเขตการใช้งาน

เป็นเครื่องบรรจุความเร็วสูงอัตโนมัติเต็มรูปแบบ เครื่องชั่งน้ำหนักและบรรจุอัตโนมัติ เครื่องบรรจุเม็ดอัตโนมัติสำหรับถุงกระดาษและถุง PP แบบเปิดปากขนาด 10-25 กก.

บทนำโดยย่อ

ชุดเครื่องบรรจุภัณฑ์ใหม่ของเราออกแบบมาสำหรับถุงขนาดใหญ่สำหรับวัสดุเม็ด ผง ในอุตสาหกรรมเคมี ปุ๋ย อาหารสัตว์ ธัญพืช เมล็ดพืช อาหาร ยางและพลาสติก และอุตสาหกรรมอื่นๆ ซึ่งมีฟังก์ชันการชั่งน้ำหนักอัตโนมัติ การหนีบถุง การบรรจุ การส่งถุง การปิดผนึกถุง ฯลฯ สามารถเชื่อมต่อกับอุปกรณ์ขั้นตอนต่อไป เช่น หุ่นยนต์จัดเรียงพาเลท ฯลฯ เพื่อให้ได้การบรรจุภัณฑ์ขนาดใหญ่และการทำงานแบบไร้คนขับของการวางซ้อน

แนะนำแต่ละส่วน

1. เครื่องชั่งน้ำหนัก: ส่วนที่สัมผัสกับวัสดุทำจากสแตนเลส 304 ส่วนอื่นๆ ใช้เหล็กคาร์บอนที่พ่นด้วยพลาสติก ความเร็วในการวัด: ตัวควบคุมการชั่งน้ำหนักและเซ็นเซอร์ สำรองอินเทอร์เฟซสำหรับกำจัดฝุ่น
2. ที่เก็บถุงเปล่า: ส่วนที่สัมผัสกับวัสดุทำจากสแตนเลส 304 ส่วนอื่นๆ ใช้เหล็กคาร์บอนที่พ่นด้วยพลาสติก ระบบไฟฟ้า มอเตอร์ลดเกียร์
3. ชุดส่วนบนของถุงและชุดจับและนำถุง: ระบบขับเคลื่อนเซอร์โวเดลต้า
4. ตู้ควบคุมทั้งหมด: ระบบสิทธิบัตรที่พัฒนาขึ้นเอง ใช้กันอย่างแพร่หลายในเครื่องบรรจุอัตโนมัติ และได้รับชื่อเสียงที่ดี ระบบควบคุม PLC ของ Siemens เยอรมนี และระบบซอฟต์แวร์ การกำหนดค่าระดับไฮเอนด์อื่นๆ เช่น Schneider Electric ของฝรั่งเศส ระบบควบคุมโฟโตอิเล็กทริก Sick ของเยอรมนี สายไฟและสายเคเบิล และการเดินสายสะพาน
5. เครื่องเย็บถุง / เครื่องปิดผนึกด้วยความร้อน: เหมาะสำหรับถุงปากเปิดของถุงทอ ถุงพลาสติก ถุงกระดาษ ฯลฯ
6. สายพานลำเลียงถุงตั้งตรง: ทำจากเหล็กคาร์บอน + สายพาน PVC + ราวกั้นสแตนเลส ระบบมอเตอร์ลดเกียร์ ระบบควบคุมโฟโตอิเล็กทริก Sick ของเยอรมนี ฯลฯ
7. แท่น ราวกั้น บันได: พ่นเหล็กคาร์บอน

พารามิเตอร์ทางเทคนิค

รายการชิ้นส่วนหลักของเครื่อง (ขึ้นอยู่กับการกำหนดค่าจริง)

คุณสมบัติของเครื่อง

1. ที่เก็บถุงเปล่า 2 ช่อง สามารถเก็บถุงเปล่าได้ 200-400 ถุงต่อครั้ง ซึ่งช่วยประหยัดค่าแรง
2. เราใช้หน้าจอสัมผัสยี่ห้อ Weinview ที่มีชื่อเสียง ใช้งานง่าย และมีภาษาอังกฤษภายในเพื่อให้ลูกค้าเข้าใจได้ง่าย
3. ชุดส่งถุงใช้กริปเปอร์กลไกสามตัวเพื่อหนีบถุงและส่งไปยังตำแหน่งที่กำหนดผ่านกระบอกสูบไฟฟ้า ซึ่งช่วยลดอัตราการตกและทำงานได้อย่างราบรื่นและเชื่อถือได้
4. กลไกการเปิดถุงและการบรรจุวัสดุประกอบด้วยส่วนฐาน ส่วนเปิดถุง และส่วนหนีบถุง การทำงานทั้งหมดดำเนินไปอย่างราบรื่นและเชื่อถือได้ และการเคลื่อนไหวที่เกี่ยวข้องส่วนใหญ่เสร็จสมบูรณ์โดยแขนหุ่นยนต์ การเคลื่อนไหวมีความต่อเนื่อง ประสานงาน และเชื่อถือได้ ลดอัตราการตกและความไม่เสถียร
5. เครื่องปิดผนึกถุงเป็นอุปกรณ์เสริม และเรามีตัวเลือกที่แตกต่างกันสำหรับถุงประเภทต่างๆ ของลูกค้า เช่น เครื่องเย็บถุง เครื่องเย็บแบบพับ เครื่องเย็บห่อกระดาษ เครื่องปิดผนึกด้วยความร้อน เครื่องปิดผนึกด้วยความร้อน 3 in 1 เป็นต้น
6. สายพานลำเลียงถุงตั้งตรงประกอบด้วยมอเตอร์และราวกันตก มอเตอร์ใช้มอเตอร์เกียร์หนอนแบบกังหัน ซึ่งทำงานได้อย่างราบรื่นและเบรกได้อย่างเสถียร สามารถมั่นใจได้ว่าถุงบนสายพานลำเลียงมีความเสถียรและเชื่อถือได้

กระบวนการทำงาน

การจับถุงอัตโนมัติ

การเปิดถุงอัตโนมัติ

การป้อนถุงอัตโนมัติและการบรรจุวัสดุอัตโนมัติ

ถุงถูกลำเลียงโดยสายพานลำเลียงอัตโนมัติ

การเย็บ/ปิดผนึกด้วยความร้อนอัตโนมัติ (พับ)

ถุงสำเร็จรูป
