รายละเอียดสินค้า:
|
| สี: | สีขาวหรือ OEM | ใบสมัคร: | เครื่องดื่มอาหารการแพทย์ ฯลฯ |
|---|---|---|---|
| อำนาจ: | 4kw | การติดตั้ง: | บนพื้น |
| ตัวควบคุม: | PLC | ประเภทขับเคลื่อน: | ติดตั้งระบบไฟฟ้า |
| กำลังการผลิตสินค้า: | หลายบรรทัด 8 วินาทีต่อรอบ | แรงดันไฟฟ้า: | 220V / 380V |
| เน้น: | ระบบวางพาเลทหุ่นยนต์ 4 แกน,ระบบวางพาเลทหุ่นยนต์ 330 องศา,ระบบวางพาเลทหุ่นยนต์ 380V |
||

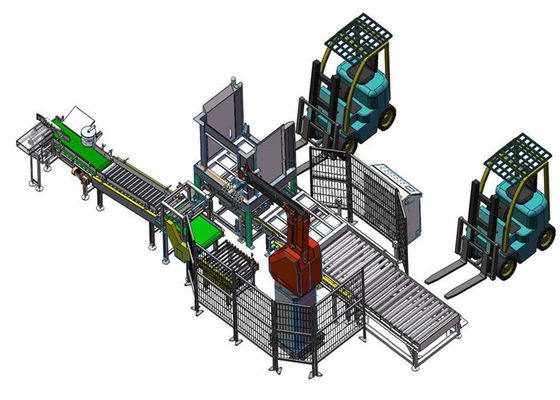

สายการผลิตแขนหุ่นยนต์เคลื่อนย้ายได้ 330 องศาในอุตสาหกรรมธัญพืชและน้ำมัน
บทนำ

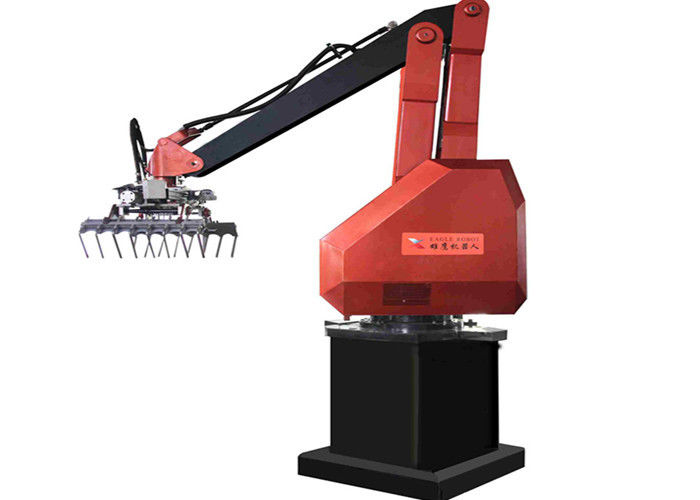

หุ่นยนต์จัดวางพาเลทแบบจริงจัง Eagle XY-SR เป็นหุ่นยนต์วางพาเลทพิกัดพื้นผิวทรงกระบอกสี่องศาโดยส่วนใหญ่เคลื่อนที่โดยแกนการเคลื่อนไหวในแนวนอนแกนการเคลื่อนที่ในแนวตั้งฐานการหมุนและแกนมือ
หุ่นยนต์จัดวางพาเลทประกอบด้วยตัวหุ่นยนต์วางพาเลทมือหุ่นยนต์มือจับหุ่นยนต์ฐานหุ่นยนต์ตัวควบคุมซอฟต์แวร์รั้วปลอดภัยสายเคเบิลและชิ้นส่วนอื่น ๆ
การเคลื่อนไหวการทำงานของหุ่นยนต์
พารามิเตอร์ทางเทคนิค
| สิ่งของ | นกอินทรีย์ | ||
| แบบ | XY-SR130 | XY-SR210 | |
| จำนวนแกน | 4 แกน: ABCD (สามารถเป็น 6 แกน) | 4 แกน: ABCD (สามารถเป็น 6 แกน) | |
| วิธีการเคลื่อนไหว | ประเภทพิกัดผ่านวงกลม | ประเภทพิกัดผ่านวงกลม | |
| การติดตั้ง | บนพื้น | บนพื้น | |
| น้ำหนักพาเลท (มีน้ำหนักของกริปเปอร์) | 130kg | 210kg | |
| ความจุในการส่งมอบ | 1500 ครั้ง / ชม | 1700 ครั้ง / ชม | |
| ช่วงการเคลื่อนไหว | แกน (แนวนอน) | 1300mm | 1500mm |
| แกน B (แนวตั้ง) | 2000mm | 2300mm | |
| แกน C (ตัวเครื่อง) | 330 ° | 330 ° | |
| แกน D (กริปเปอร์) | 330 ° | 330 ° | |
| ความแม่นยำในการทำซ้ำตำแหน่ง | ± 0.5 มม | ± 0.5 มม | |
| อำนาจ | 4KW | 6.5KW | |
| วิธีการสอน | การสอนด้วยตนเอง / การสนับสนุนการสอน / การยกเว้นการสอน (ไม่บังคับ) | ||
| น้ำหนักหุ่นยนต์ | 800kg | 1300kg | |
ลักษณะการทำงาน
1. ตัวควบคุม PLC ใช้งานง่าย
2. ให้การเคลื่อนที่เชิงเส้นเป็นจริงทำให้ระบบควบคุมง่ายขึ้น
3. โครงสร้างที่เรียบง่ายอัตราความล้มเหลวต่ำและการบำรุงรักษาที่สะดวก
4. ชิ้นส่วนหลักและอุปกรณ์เสริมเพียงไม่กี่ชิ้นค่าบำรุงรักษาต่ำ
5. ใช้พลังงานต่ำเพียง 1 ใน 3 ของการใช้เครนแบบเดียวกันจาก บริษัท อื่น
6. ต้องการพื้นที่เพียงเล็กน้อยอัตราส่วนการใช้พื้นที่สูง
7. กริปเปอร์ที่หลากหลายปรับความต้องการในการจัดวางพาเลทต่างๆได้อย่างยืดหยุ่น
หลักรายการส่วนประกอบไฟฟ้า
| ไม่ | ชื่อชิ้นส่วน | แบบ | QTY | ผู้ผลิต | บันทึก |
| 1 | เซอร์โวมอเตอร์แบบแกน | MSME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 5 | เครื่องขยายเสียงเซอร์โวแกน | MDDHT5540 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 6 | เครื่องขยายเสียงเซอร์โวแกน B | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 7 | เครื่องขยายเสียงเซอร์โวแกน C | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 8 | เครื่องขยายเสียงเซอร์โวแกน D | MBDHT2510 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า HP B15 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 12 | สกรูแกน B | R50 * 20-S | 1 | Hiwin | ไต้หวัน |
| 13 | สกรูแกน C | R45 * 12-S | 1 | Hiwin | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ประเทศญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ประเทศญี่ปุ่น |
| 16 | ตัวลดแกน | FC-A75-69 | 1 | ซูมิโตโม | ประเทศญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | ADI | สหรัฐอเมริกา |
| 19 | หน้าจอสัมผัส | DTP7-W | 1 | DAIN CUBE | เกาหลี |
| 20 | ตัวต้านทานการสร้างใหม่ | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | สวิตช์ จำกัด | SL1-AK | 5 | AZBIL | ประเทศญี่ปุ่น |
| 22 | สวิตช์ Optoelectronic | GL6-N1112 | 5 | ป่วย | เยอรมัน |
| 23 | โซลินอยด์วาล์ว | SY5120 / 7120 | 2 | SMC | ประเทศญี่ปุ่น |
| 24 | กระบอกกด | MGPM25 | 2 | SMC | ประเทศญี่ปุ่น |
| 25 | กระบอกสูบกริปเปอร์ | CG1BN63 | 4 | SMC | ประเทศญี่ปุ่น |
การเคลื่อนไหวของหุ่นยนต์ XY-SR130
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และรูปวาดไฟฟ้าของเครื่องทั้งหมดให้คุณเพื่อให้คุณติดตั้งเครื่องด้วยตัวเองหากคุณคิดว่าคุณไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเองเราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อติดตั้งและแก้ไขข้อบกพร่องเป็นต้น
แพคเกจและการจัดส่ง
ฟิล์มเครื่องห่อและบรรจุในกล่องไม้รมควันที่ส่งออกแล้วขนส่งไปยังท่าเรือขาออกที่ลูกค้าต้องการเช่นเซี่ยงไฮ้หนิงโปชิงเต่าซูโจวเป็นต้น
บริการของเรา
1. จัดส่งที่รวดเร็ว
สำหรับชิ้นส่วนทั่วไปเราสามารถจัดส่งสินค้าภายใน 3 วัน
2. ผลิตภัณฑ์เดิม
ผลิตภัณฑ์ทั้งหมดที่เราขายนั้นมาจากผู้ผลิตดั้งเดิมเราจะส่งเอกสารของผู้ผลิตทั้งหมดในขณะที่เราจัดส่งให้เสร็จสิ้น
3. การประกันคุณภาพ
4. การสนับสนุนทางเทคนิค
รวมถึงการตรวจสอบซ่อมแซมและบำรุงรักษาเราสามารถให้การสนับสนุนด้านเทคนิคทุกประเภท
5. ตอบสนองอย่างรวดเร็ว
เจ้าหน้าที่ของเราจะออนไลน์ตลอด 24 ชั่วโมงและตอบคำถามของคุณอย่างรวดเร็ว
