รายละเอียดสินค้า:
|
| สี: | สีขาวหรือสี OEM | ประเภท: | สายการผลิตบรรจุภัณฑ์ |
|---|---|---|---|
| วัสดุบรรจุภัณฑ์: | พลาสติก กระดาษ ฟิล์ม เป็นต้น | เครื่องควบคุม: | การควบคุม PLC |
| การใช้งาน: | เครื่องดื่ม อาหาร การแพทย์ ฯลฯ | หมายเลขแกน: | 4/6 แกน |
| น้ำหนักบรรทุกสูงสุด: | 70 กก. (ไม่รวมน้ำหนักกริปเปอร์) | ภาษาตัวควบคุม: | ภาษาอังกฤษหรือภาษาอื่นๆ |
| เน้น: | โปรแกรมระบบจัดเรียงสินค้าบนแท่นวางหุ่นยนต์ที่ปรับเปลี่ยนได้,สายการผลิตหุ่นยนต์วางพาเลทด้วยมือ,ระบบการจัดวางแท่นวางหุ่นยนต์สำหรับอุตสาหกรรมอาหารสัตว์ |
||

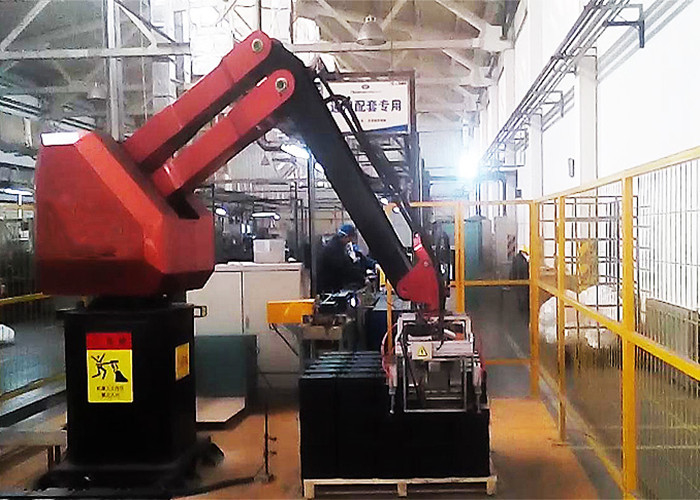

โปรแกรมสายการผลิตมือหุ่นยนต์วางพาเลทที่ปรับเปลี่ยนได้ในอุตสาหกรรมอาหารสัตว์
แนะนำสั้น ๆ

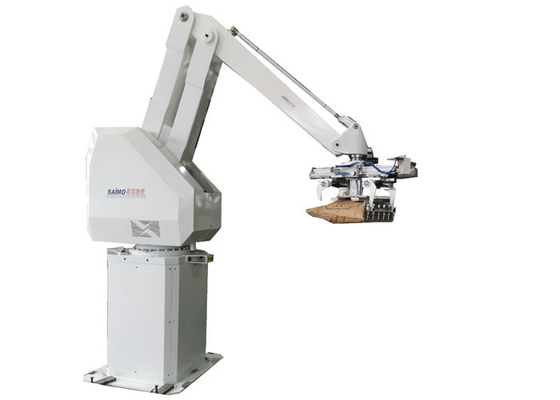

หุ่นยนต์ซีรีส์ SR มีแอคชูเอเตอร์เชิงเส้นที่ไม่เหมือนใคร การออกแบบแขนที่ประหยัดพลังงานและเป็นมิตรต่อสิ่งแวดล้อม และส่วนต่อประสานการทำงานที่เรียบง่ายสร้างกริปเปอร์ ซึ่งสามารถปรับแต่งโซลูชันของหุ่นยนต์มืออาชีพสำหรับสายการผลิตและวัสดุที่แตกต่างกันความแม่นยำ ความเร็ว และประสิทธิภาพการทำงานที่มีประสิทธิภาพและเสถียรที่ยอดเยี่ยมช่วยให้หุ่นยนต์สามารถดำเนินการตามข้อกำหนดการจัดเรียงพาเลทของหลายสายการผลิตได้ในเวลาเดียวกันความสามารถในการรับน้ำหนักของหุ่นยนต์ 120KG-300KG เหมาะสำหรับอาหารสัตว์ เคมีภัณฑ์ ธัญพืชและน้ำมัน อาหาร วัสดุก่อสร้าง สารเคมีรายวัน แอลกอฮอล์ เครื่องดื่ม ยา เครื่องใช้ในบ้าน อุปกรณ์อิเล็กทรอนิกส์ 3C และอุตสาหกรรมอื่นๆ
หุ่นยนต์จัดเรียงสินค้าบนพาเลทประกอบด้วยตัวหุ่นยนต์จัดเรียงสินค้าบนพาเลท มือหุ่นยนต์ มือจับหุ่นยนต์ ฐานหุ่นยนต์ และชิ้นส่วนอื่นๆ
พารามิเตอร์ทางเทคนิค
| XY-SR210 พารามิเตอร์ทางเทคนิคของหุ่นยนต์จัดเรียงพาเลท | |||
| หมายเลขรุ่น | XY-SR-210 | ||
| ขับ | ไดรฟ์ AC เซอร์โวมอเตอร์ | ||
| การติดตั้ง | บนพื้น | ||
| Max Palletizing Weight (ประกอบด้วยน้ำหนักของกริปเปอร์) | 210กก | ||
| ความจุมือ | 1700 ครั้ง/ชั่วโมง | ||
| แกนการเคลื่อนไหว | ปกติ 4 แกน: A, B, C, D (6 แกนได้) | ||
| ขอบเขตการเคลื่อนไหว | แกน A (แนวนอน) | 1500มม | |
| แกน B (แนวตั้ง) | 2300มม | ||
| แกน C (ตัวเครื่อง) | 330° | ||
| แกน D (กริปเปอร์) | 330° | ||
| ความแม่นยำของตำแหน่ง | ±0.5มม | ||
| พลัง | 6.5KVA | ||
| เครื่องอัดอากาศ | 0.5Mpa | ||
| น้ำหนักหุ่นยนต์ (ไม่รวมน้ำหนักของกริปเปอร์) | 1150กก. (+/-10%) | ||
ลักษณะการทำงาน
A. การทำงานของหน้าจอสัมผัสช่วยให้สามารถสื่อสารระหว่างคนกับเครื่องจักรได้ โดยแสดงความเร็วในการผลิต เหตุผลและตำแหน่งที่ล้มเหลว
B. รูปแบบการจัดเรียงสินค้าบนแท่นวางสินค้า การจ่ายแท่นวางสินค้าและการระบายสินค้าสามารถตั้งโปรแกรมโดย PLC ได้
C. รูปแบบการวางบนแท่นวางนั้นปรับได้ง่ายบนหน้าจอสัมผัส
D. ระบบจ่ายกล่องใช้การควบคุมมอเตอร์เบรกเพื่อให้แน่ใจว่ากล่องลำเลียงตามตำแหน่งที่ตั้งไว้ล่วงหน้า
นิตยสาร E. Pallet มีความจุสูง 12-15 พาเลทเปล่า ทำให้มั่นใจได้ว่ามีพาเลทอัตโนมัติ
หลักส่วนประกอบไฟฟ้า
| เลขที่ | ชื่อชิ้นส่วน | แบบอย่าง | ปริมาณ | ผู้จัดหา | บันทึก |
| 1 | เซอร์โวมอเตอร์แกน | MSME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | พานาโซนิค | ญี่ปุ่น |
| 5 | แอมพลิฟายเออร์เซอร์โวแกน | MDHT5540 | 1 | พานาโซนิค | ญี่ปุ่น |
| 6 | เครื่องขยายเสียงเซอร์โวแกน B | MFDHTB3A2 | 1 | พานาโซนิค | ญี่ปุ่น |
| 7 | เครื่องขยายเสียงเซอร์โวแกน C | MFDHTB3A2 | 1 | พานาโซนิค | ญี่ปุ่น |
| 8 | เครื่องขยายเสียงเซอร์โวแกน D | MBDHT2510 | 1 | พานาโซนิค | ญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า เอชพี บี20 | 1 | ออพติเบลท์ | เยอรมนี |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า เอชพี บี20 | 1 | ออพติเบลท์ | เยอรมนี |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า เอชพี บี15 | 1 | ออพติเบลท์ | เยอรมนี |
| 12 | สกรูแกน B | R50*20-S | 1 | ฮิวิน | ไต้หวัน |
| 13 | สกรูแกน C | R45*12-S | 1 | ฮิวิน | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ญี่ปุ่น |
| 16 | ตัวลดแกน | เอฟซี-A75-69 | 1 | ซูมิโตโม | ญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | เอดีไอ | อเมริกา |
| 19 | หน้าจอสัมผัส | DTP7-ว | 1 | DAIN CUBE | เกาหลี |
| 20 | ตัวต้านทานแบบสร้างใหม่ | RXLG500~1000 | 4 | เจียหยิงดา | / |
| 21 | ลิมิตสวิตช์ | SL1-AK | 5 | อัซบิล | ญี่ปุ่น |
| 22 | สวิตช์ออปโตอิเล็กทรอนิกส์ | GL6-N1112 | 5 | ป่วย | ภาษาเยอรมัน |
| 23 | โซลินอยด์วาล์ว | SY5120/7120 | 2 | บตท | ญี่ปุ่น |
| 24 | กระบอกกดถุง | MGPM25 | 2 | บตท | ญี่ปุ่น |
| 25 | กระบอกสูบกริปเปอร์ | CG1BN63 | 4 | บตท | ญี่ปุ่น |
| 26 | การแบก | /// | 6 | เอสเคเอฟ | สวิตเซอร์แลนด์ |
หน่วยซอฟต์แวร์
1. ภาษาจีนและภาษาอังกฤษหรือภาษาอื่น ๆ ที่ให้มา
2. ชิ้นส่วนเครื่องจักรหลักใช้มอเตอร์แบรนด์ดังเช่น SEW
3. แพ็คเกจซอฟต์แวร์จัดเรียงพาเลทในตัว
4. สะดวกในการยืนยันสถานะของพาเลท
5. การวางตำแหน่งพาเลทที่แม่นยำ
6. ง่ายต่อการเลือกงานและโหมดการเขียน
แพคเกจและการจัดส่งสินค้า
ฟิล์มเครื่องจักรห่อและบรรจุในกล่องไม้รมควันที่ส่งออกแล้วขนส่งไปยังท่าเรือต้นทางที่ลูกค้าต้องการเช่น Shanghai, Ningbo, Qingdao, Suzhou เป็นต้น
ค่าคอมมิชชั่นและบริการหลังการขาย
เราออกแบบแผนผังโรงงานให้ถูกต้องตามขนาดโรงงานของลูกค้าหากลูกค้าต้องการ เราสามารถออกแบบเวิร์กช็อปด้วยพลังงานไฟฟ้า น้ำประปา พลังงานก๊าซ ที่เก็บวัสดุ โกดังขั้นสุดท้าย ห้องน้ำคนงาน ฯลฯ
หากลูกค้าต้องการเราจะส่งวิศวกรเพื่อรับบริการการว่าจ้าง1-2 ของวิศวกรของเราจะ
ไปที่โรงงานของคุณเพื่อติดตั้งและปรับสายการผลิตเพื่อให้ได้การผลิตตามปกติในเวลาที่สั้นที่สุด
วิศวกรของเรามีหน้าที่ในการฝึกอบรมและสอนพนักงานถึงวิธีการใช้งาน ทำความสะอาด บำรุงรักษา ซ่อมแซมเครื่องจักรทั้งหมด จนกว่าพนักงานจะสามารถใช้งานสายการผลิตได้ดี
โดยปกติจะมีค่าบริการ 10 วันสำหรับการว่าจ้าง และเรารับประกัน 1 ปีนับจากวันที่เสร็จสิ้นการว่าจ้างบริการ
ตั๋วเครื่องบินไป-กลับของวิศวกร ที่พัก และเงินเดือนรายวัน USD 60-100 อยู่ในบัญชีของลูกค้า
ติดต่อเรา
คุณต้องการทราบข้อเสนอรายละเอียดของเครื่องจักร โปรดยืนยันข้อกำหนดรายละเอียดของคุณ (ข้อมูลด้านล่าง) สำหรับโครงการทั้งหมด เพื่อให้เราสามารถแนะนำรุ่นเครื่องจักรที่เหมาะสมที่สุดสำหรับคุณ
1. ผลิตภัณฑ์ของคุณคืออะไร?บรรจุในถุงหรือกล่องหรืออื่นๆ?
2. กี่แพ็คเกจต่อชั่วโมง?
3. คุณช่วยส่งแผนผังเวิร์กช็อปปัจจุบันของคุณให้ฉันได้ไหมเราต้องออกแบบการวาดเส้นทั้งหมดตามแผนผังเวิร์กชอปของคุณหากไม่มี โปรดแจ้งให้เราทราบขนาดที่มีอยู่ของเวิร์กช็อปของคุณ
4. ความสูงของพาเลททั้งหมด (ไม่มีความหนาของพาเลทเปล่า) คืออะไร?
5. การจัดวางบนพาเลทมีกี่ประเภท (กี่ถุงต่อชั้น, กี่ชั้นต่อพาเลท, แต่ละชั้นวางถุงอย่างไร)
6. ขนาด (ความยาว, ความกว้าง, ความสูง) ของพาเลทเปล่าคืออะไร?
7. คุณต้องการนิตยสารพาเลทอัตโนมัติหรือไม่?
8. แรงดันไฟฟ้าในประเทศของคุณคืออะไร?
