รายละเอียดสินค้า:
|
| ชื่อ: | เลือกและวางหุ่นยนต์ | ผู้ควบคุม: | การควบคุม PLC |
|---|---|---|---|
| แรงดันไฟฟ้า: | 220V , 50Hz | ความจุของผลิตภัณฑ์: | 500-800 กล่อง/ชม |
| การเคลื่อนที่ของแกน: | 330 ° | การทำงาน: | Palletizing, ซ้อน, แบก, บรรจุและอื่น ๆ |
| ประเภทโรบอทกริปเปอร์: | ออกแบบตามผลิตภัณฑ์ | แอปพลิเคชัน: | เครื่องดื่ม, อาหาร, กล่อง, กลอง, กระเป๋า ฯลฯ |
| เน้น: | PLC เครื่องหยิบและวางหุ่นยนต์,เครื่องวางพาเลท 4 แกน,หุ่นยนต์หยิบและวาง 4 แกน |
||

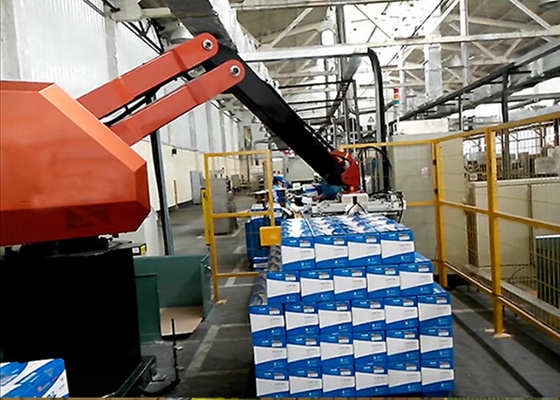

เครื่องจัดเรียงพาเลท 4 แกน หุ่นยนต์หยิบและวางต้นทุนต่ำ
พารามิเตอร์ทางเทคนิคของระบบจัดวางพาเลทด้วยหุ่นยนต์
| หมายเลขรุ่น | XY-SR-210 | ||
| ขับ | ไดรฟ์ AC เซอร์โวมอเตอร์ | ||
| การติดตั้ง | บนพื้น | ||
| Max Palletizing Weight (ประกอบด้วยน้ำหนักของกริปเปอร์) | 210กก | ||
| ความจุมือ | 1700 ครั้ง/ชั่วโมง | ||
| แกนการเคลื่อนไหว | ปกติ 4 แกน: A, B, C, D (6 แกนได้) | ||
| ขอบเขตการเคลื่อนไหว | แกน A (แนวนอน) | 1500มม | |
| แกน B (แนวตั้ง) | 2300มม | ||
| แกน C (ตัวเครื่อง) | 330° | ||
| แกน D (กริปเปอร์) | 330° | ||
| ความแม่นยำของตำแหน่ง | ±0.5มม | ||
| พลัง | 6.5KVA | ||
| เครื่องอัดอากาศ | 0.5Mpa | ||
| น้ำหนักหุ่นยนต์ (ไม่รวมน้ำหนักของกริปเปอร์) | 1150กก. (+/-10%) | ||
แนะนำสั้น ๆ

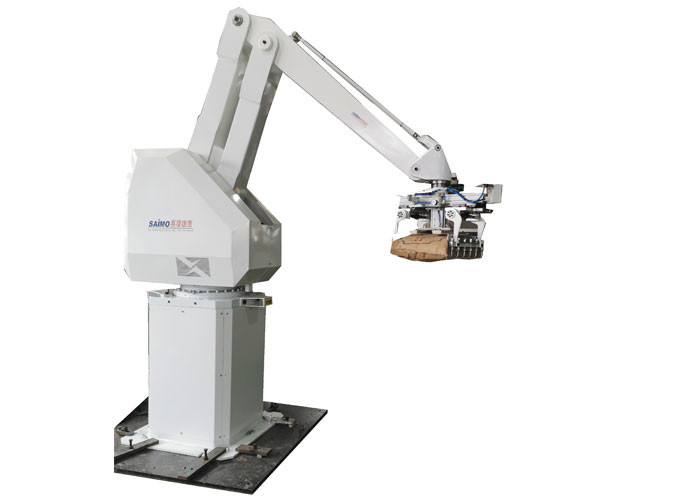

หุ่นยนต์จัดเรียงพาเลทอย่างจริงจัง Eagle XY-SR เป็นหุ่นยนต์จัดเรียงพาเลทที่มีพื้นผิวทรงกระบอกสี่องศา ส่วนใหญ่เคลื่อนที่ตามแกนการเคลื่อนที่ในแนวนอน แกนการเคลื่อนที่ในแนวตั้ง ฐานการหมุน และแกนมือ
การจัดเรียงพาเลทหลายชั้นช่วยให้ส้อมเคลื่อนย้ายไปยังโกดังได้อุปกรณ์นี้ใช้หน้าจอสัมผัส PLC และการจัดการอัจฉริยะ ซึ่งเราไม่เพียงแต่ควบคุมได้ง่ายและสะดวกเท่านั้น แต่ยังช่วยลดแรงงานอีกด้วย
รายการส่วนประกอบไฟฟ้าหลัก
| เลขที่ | ชื่อชิ้นส่วน | แบบอย่าง | ปริมาณ | ผู้จัดหา | บันทึก |
| 1 | เซอร์โวมอเตอร์แกน | MSME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | พานาโซนิค | ญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | พานาโซนิค | ญี่ปุ่น |
| 5 | แอมพลิฟายเออร์เซอร์โวแกน | MDHT5540 | 1 | พานาโซนิค | ญี่ปุ่น |
| 6 | เครื่องขยายเสียงเซอร์โวแกน B | MFDHTB3A2 | 1 | พานาโซนิค | ญี่ปุ่น |
| 7 | เครื่องขยายเสียงเซอร์โวแกน C | MFDHTB3A2 | 1 | พานาโซนิค | ญี่ปุ่น |
| 8 | เครื่องขยายเสียงเซอร์โวแกน D | MBDHT2510 | 1 | พานาโซนิค | ญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า เอชพี บี20 | 1 | ออพติเบลท์ | เยอรมนี |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า เอชพี บี20 | 1 | ออพติเบลท์ | เยอรมนี |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า เอชพี บี15 | 1 | ออพติเบลท์ | เยอรมนี |
| 12 | สกรูแกน B | R50*20-S | 1 | ฮิวิน | ไต้หวัน |
| 13 | สกรูแกน C | R45*12-S | 1 | ฮิวิน | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ญี่ปุ่น |
| 16 | ตัวลดแกน | เอฟซี-A75-69 | 1 | ซูมิโตโม | ญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | เอดีไอ | อเมริกา |
การทำงาน
ก.รูปแบบการจัดเรียงสินค้าบนแท่นวางสินค้า การจ่ายแท่นวางสินค้าและการระบายสินค้าสามารถตั้งโปรแกรมโดย PLC ได้
ข.รูปแบบการวางพาเลทนั้นง่ายต่อการปรับบนหน้าจอสัมผัส
ค.ระบบจ่ายกล่องใช้การควบคุมมอเตอร์เบรกเพื่อให้แน่ใจว่าการลำเลียงกล่องเป็นไปตามตำแหน่งที่ตั้งไว้ล่วงหน้า
ง.นิตยสารพาเลตมีความจุสูง 12-15 พาเลทเปล่า ทำให้มั่นใจได้ว่ามีพาเลทอัตโนมัติ
คำถามที่พบบ่อย
ถาม: วิธีรับใบเสนอราคาที่ถูกต้อง
A: กรุณาระบุรายละเอียดของชิ้นงาน เช่น รูปวาดและขนาด
ถาม: แพ็คเกจคืออะไร
A: สินค้าทั้งหมดบรรจุในกล่องไม้
ถาม: คุณมีการติดตั้งและแก้ไขจุดบกพร่องหรือไม่
ตอบ: วิศวกรของเราพร้อมให้บริการเครื่องจักรในต่างประเทศเพื่อช่วยลูกค้าในการแก้ปัญหาเครื่องจักร
ค่าคอมมิชชั่นและบริการหลังการขาย
เราออกแบบแผนผังโรงงานให้ถูกต้องตามขนาดโรงงานของลูกค้าหากลูกค้าต้องการ เราสามารถออกแบบเวิร์กช็อปด้วยพลังงานไฟฟ้า น้ำประปา พลังงานก๊าซ ที่เก็บวัสดุ โกดังขั้นสุดท้าย ห้องน้ำคนงาน ฯลฯ
หากลูกค้าต้องการเราจะส่งวิศวกรเพื่อรับบริการการว่าจ้างวิศวกร 1-2 คนของเราจะไปที่โรงงานของคุณเพื่อติดตั้งและปรับสายการผลิตเพื่อให้ได้การผลิตตามปกติในเวลาอันสั้น
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และแบบไฟฟ้าของเครื่องจักรทั้งหมดให้คุณติดตั้งเครื่องจักรด้วยตัวเองหากคุณคิดว่าคุณไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเอง เราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อทำการติดตั้งและแก้ไขจุดบกพร่อง เป็นต้น
