รายละเอียดสินค้า:
|
| ใบสมัคร: | เครื่องดื่มอาหารการแพทย์ ฯลฯ | การประกัน: | หนึ่งปี |
|---|---|---|---|
| หุ่นยนต์กริปเปอร์: | ออกแบบตามผลิตภัณฑ์ | ที่มา: | เหอเฟย์มณฑลอานฮุยประเทศจีน |
| ประเภทขับเคลื่อน: | ติดตั้งระบบไฟฟ้า | กำลังการผลิตสินค้า: | หลายบรรทัด 8 วินาทีต่อรอบ |
| แรงดันไฟฟ้า: | 220V / 380V | โหลดน้ำหนัก: | 130 กก. (รวมน้ำหนักกริปเปอร์) |
| เน้น: | แขนหุ่นยนต์วางพาเลท 70 กก.,แขนหุ่นยนต์วางพาเลท 220 โวลต์,พาเลทถุงหุ่นยนต์ 70 กก |
||

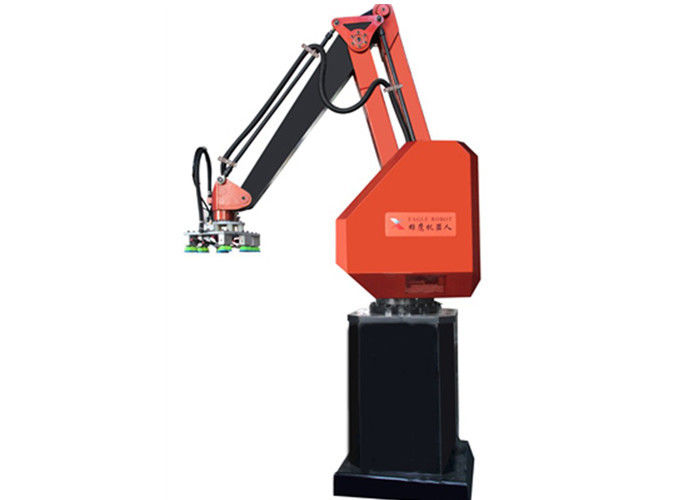

แขนหุ่นยนต์วางพาเลทในอุตสาหกรรมเครื่องใช้ภายในบ้านสำหรับบรรจุภัณฑ์ 1-70 กก
การประยุกต์ใช้ผลิตภัณฑ์

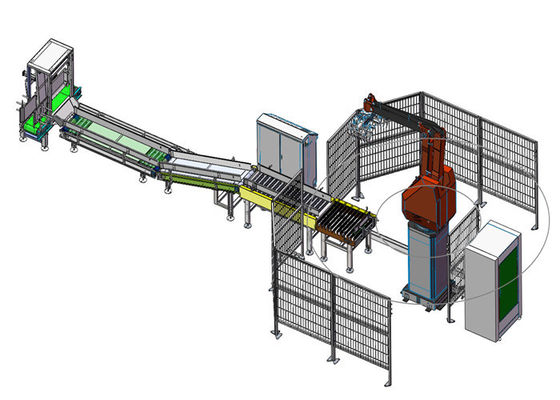

หุ่นยนต์พาเลทสามารถใช้ในสายการผลิตใดก็ได้โดยจัดหาเครือข่ายอัจฉริยะโรโกติกและเครือข่ายสำหรับไซต์การผลิตเป็นระบบโลจิสติกส์แบบพาเลทซึ่งสามารถใช้ในอุตสาหกรรมเบียร์เครื่องดื่มและอาหาร ฯลฯ ใช้กันอย่างแพร่หลายสำหรับกล่องลังพลาสติกขวดถุงบาร์เรลหดห่อผลิตภัณฑ์และกระป๋องเป็นต้น
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ทางเทคนิคของหุ่นยนต์วางพาเลท XY-SR130 | |||
| หมายเลขรุ่น | XY-SR-130 | ||
| ขับรถ | ไดรฟ์เซอร์โวมอเตอร์ AC | ||
| การติดตั้ง | บนพื้น | ||
| Max Palletizing Weight (มีน้ำหนักของกริปเปอร์) | 130kgs | ||
| ความจุในการส่งมอบ | 1500 ครั้ง / ชั่วโมง | ||
| แกนการเคลื่อนไหว | ปกติ 4 แกน: A, B, C, D (สามารถเป็น 6 แกน) | ||
| ขอบเขตการเคลื่อนไหว | A-Axis (แนวนอน) | 1300mm | |
| B-Axis (แนวตั้ง) | 2100mm | ||
| C-Axis (Body) | 330 ° | ||
| แกน D (กริปเปอร์) | 330 ° | ||
| ความแม่นยำของตำแหน่ง | ± 0.5 มม | ||
| อำนาจ | 4.5kW | ||
| เครื่องอัดอากาศ | 0.5MPa | ||
| น้ำหนักหุ่นยนต์ (ไม่มีน้ำหนักของกริปเปอร์) | 800kgs (+/- 10%) | ||
ลักษณะการทำงาน
A. การทำงานของหน้าจอสัมผัสทำให้เกิดการสื่อสารระหว่างคนกับเครื่องจักรโดยแสดงความเร็วในการผลิตเหตุผลความล้มเหลวและตำแหน่ง
B. รูปแบบการจัดเรียงสินค้าการจ่ายพาเลทและการคายประจุสามารถตั้งโปรแกรมได้ทั้งหมดโดย PLC
C. รูปแบบการจัดวางบนแท่นวางสามารถปรับได้ง่ายบนหน้าจอสัมผัส
D. ระบบจ่ายกล่องใช้การควบคุมมอเตอร์เบรกเพื่อให้แน่ใจว่ากล่องลำเลียงตามตำแหน่งที่ตั้งไว้ล่วงหน้า
นิตยสาร E. Pallet มีความจุสูงถึง 12-15 พาเลทเปล่าทำให้มั่นใจได้ว่ามีการจ่ายพาเลทโดยอัตโนมัติ
F. รูปแบบการจัดวางพาเลทที่แตกต่างกันสามารถทำได้โดยไม่ต้องเปลี่ยนส่วนประกอบของการจัดวางพาเลท
หลักรายการส่วนประกอบไฟฟ้า
| ไม่ | ชื่อชิ้นส่วน | แบบ | QTY | ผู้ผลิต | บันทึก |
| 1 | เซอร์โวมอเตอร์แบบแกน | MSME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 5 | เครื่องขยายเสียงเซอร์โวแกน | MDDHT5540 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 6 | เครื่องขยายเสียงเซอร์โวแกน B | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 7 | เครื่องขยายเสียงเซอร์โวแกน C | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 8 | เครื่องขยายเสียงเซอร์โวแกน D | MBDHT2510 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า HP B15 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 12 | สกรูแกน B | R50 * 20-S | 1 | Hiwin | ไต้หวัน |
| 13 | สกรูแกน C | R45 * 12-S | 1 | Hiwin | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ประเทศญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ประเทศญี่ปุ่น |
| 16 | ตัวลดแกน | FC-A75-69 | 1 | ซูมิโตโม | ประเทศญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | ADI | สหรัฐอเมริกา |
| 19 | หน้าจอสัมผัส | DTP7-W | 1 | DAIN CUBE | เกาหลี |
| 20 | ตัวต้านทานการสร้างใหม่ | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | สวิตช์ จำกัด | SL1-AK | 5 | AZBIL | ประเทศญี่ปุ่น |
| 22 | สวิตช์ Optoelectronic | GL6-N1112 | 5 | ป่วย | เยอรมัน |
| 23 | โซลินอยด์วาล์ว | SY5120 / 7120 | 2 | SMC | ประเทศญี่ปุ่น |
| 24 | กระบอกกด | MGPM25 | 2 | SMC | ประเทศญี่ปุ่น |
| 25 | กระบอกสูบกริปเปอร์ | CG1BN63 | 4 | SMC | ประเทศญี่ปุ่น |
การเคลื่อนไหวการทำงานของหุ่นยนต์
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และรูปวาดไฟฟ้าของเครื่องทั้งหมดให้คุณเพื่อให้คุณติดตั้งเครื่องด้วยตัวเองหากคุณคิดว่าคุณไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเองเราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อติดตั้งและแก้ไขข้อบกพร่องเป็นต้น
แพคเกจและการจัดส่ง
ฟิล์มเครื่องห่อและบรรจุในกล่องไม้รมควันที่ส่งออกแล้วขนส่งไปยังท่าเรือขาออกที่ลูกค้าต้องการเช่นเซี่ยงไฮ้หนิงโปชิงเต่าซูโจวเป็นต้น
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และรูปวาดไฟฟ้าของเครื่องทั้งหมดให้คุณเพื่อให้คุณติดตั้งเครื่องด้วยตัวเองหากคุณคิดว่าคุณไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเองเราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อติดตั้งและแก้ไขข้อบกพร่องเป็นต้น
คำถามที่พบบ่อย
Q1: เมื่อฉันได้เครื่องนี้มา แต่ฉันไม่รู้ว่าจะใช้มันอย่างไรฉันควรทำอย่างไรดี?
เราจะส่งวิดีโอและคู่มือภาษาอังกฤษพร้อมเครื่องหากคุณยังคงมีข้อสงสัยเราสามารถพูดคุยทางโทรศัพท์หรือ Skype และอีเมล
Q2: หากมีปัญหาเกิดขึ้นกับเครื่องนี้ในช่วงระยะเวลารับประกันฉันควรทำอย่างไร?
เราจะจัดหาชิ้นส่วนฟรีในช่วงระยะเวลาการรับประกันเครื่องหากเครื่องมีปัญหาหากมีข้อสงสัยเพียงแจ้งให้เราทราบเราจะให้คำตอบแก่คุณ
Q3: จะควบคุมคุณภาพได้อย่างไร?
ทีมเทคนิคมืออาชีพเพื่อจัดหาโซลูชันทางเทคนิคที่เหมาะสม
ทุกด้านของการผลิตมีการตรวจสอบคุณภาพและการยืนยันทางเทคนิค
อุปกรณ์ที่ประกอบแต่ละชิ้นจะผ่านการทดสอบความล้านานกว่า 24 ชั่วโมงก่อนออกจากโรงงาน
