รายละเอียดสินค้า:
|
| สี: | สีขาวหรือ OEM | ใบสมัคร: | เครื่องดื่มอาหารการแพทย์ ฯลฯ |
|---|---|---|---|
| ชนิด: | สายการบรรจุภัณฑ์ | No input file specified.: | พลาสติกกระดาษฟิล์ม ฯลฯ |
| ตัวควบคุม: | PLC | จำนวนแกน: | 4/6 แกน |
| น้ำหนักบรรทุกสูงสุด: | 70 กก. (ไม่รวมน้ำหนักกริปเปอร์) | ภาษาคอนโทรลเลอร์: | ภาษาอังกฤษหรือภาษาอื่น ๆ |
| เน้น: | แขนหุ่นยนต์วางพาเลทน้ำมัน,แขนหุ่นยนต์วางพาเลทแบบเกรน,แขนหุ่นยนต์วางพาเลท 6 แกน |
||

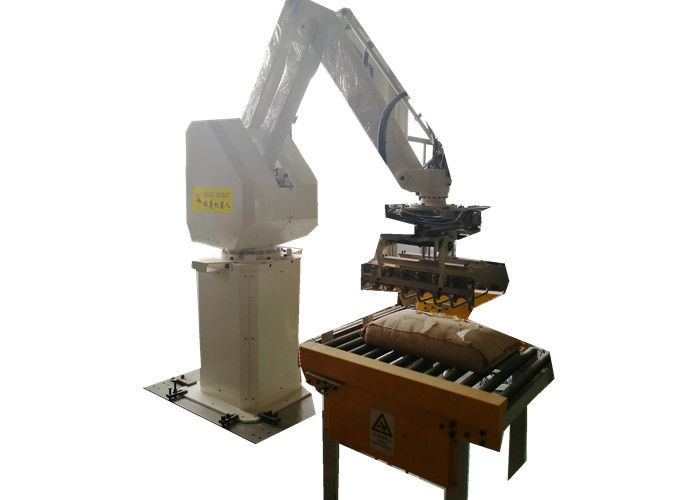

หุ่นยนต์จัดเรียงเมล็ดพืชและน้ำมันที่ตั้งโปรแกรมได้ในอุตสาหกรรมอาหาร
แนะนำสั้น ๆ
หุ่นยนต์ซีรีส์ SR มีแอคชูเอเตอร์เชิงเส้นที่ไม่เหมือนใครการออกแบบแขนจับที่ประหยัดพลังงานเป็นมิตรกับสิ่งแวดล้อมและอินเทอร์เฟซการทำงานที่เรียบง่ายกำหนดรูปแบบกริปเปอร์ซึ่งสามารถปรับแต่งโซลูชันหุ่นยนต์ระดับมืออาชีพสำหรับสายการผลิตและวัสดุที่แตกต่างกันความแม่นยำความเร็วและประสิทธิภาพที่ยอดเยี่ยมและมีเสถียรภาพช่วยให้หุ่นยนต์สามารถทำตามความต้องการในการจัดเรียงพาเลทของสายการผลิตหลายสายการผลิตได้ในเวลาเดียวกันความสามารถในการรับน้ำหนักของหุ่นยนต์ 120KG-300KG สามารถเหมาะสำหรับอาหารสัตว์เคมีเมล็ดพืชและน้ำมันอาหารวัสดุก่อสร้างสารเคมีประจำวันแอลกอฮอล์เครื่องดื่มยาเครื่องใช้ภายในบ้านอุปกรณ์อิเล็กทรอนิกส์ 3C และอุตสาหกรรมอื่น ๆ

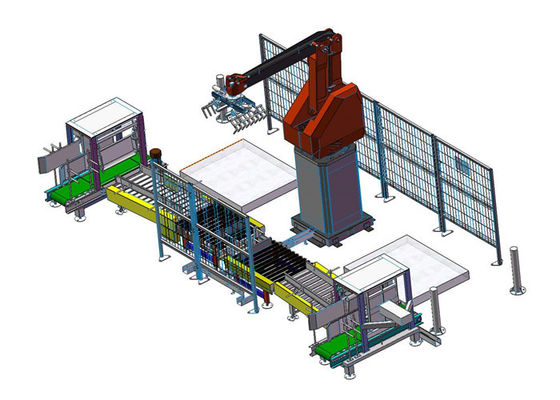

หุ่นยนต์จัดวางพาเลทประกอบด้วยตัวหุ่นยนต์วางพาเลทมือหุ่นยนต์มือจับหุ่นยนต์ฐานหุ่นยนต์และชิ้นส่วนอื่น ๆ
พารามิเตอร์ทางเทคนิค
| XY-SR210 พารามิเตอร์ทางเทคนิคของหุ่นยนต์วางพาเลท | |||
| หมายเลขรุ่น | XY-SR-210 | ||
| ขับรถ | ไดรฟ์เซอร์โวมอเตอร์ AC | ||
| การติดตั้ง | บนพื้น | ||
| Max Palletizing Weight (มีน้ำหนักของกริปเปอร์) | 210kgs | ||
| ความจุในการส่งมอบ | 1700 ครั้ง / ชั่วโมง | ||
| แกนการเคลื่อนไหว | โดยปกติ 4 แกน: A, B, C, D (สามารถเป็น 6 แกน) | ||
| ขอบเขตการเคลื่อนไหว | A-Axis (แนวนอน) | 1500mm | |
| B-Axis (แนวตั้ง) | 2300mm | ||
| C-Axis (Body) | 330 ° | ||
| แกน D (กริปเปอร์) | 330 ° | ||
| ความแม่นยำของตำแหน่ง | ± 0.5 มม | ||
| อำนาจ | 6.5KVA | ||
| เครื่องอัดอากาศ | 0.5MPa | ||
| น้ำหนักหุ่นยนต์ (ไม่มีน้ำหนักของกริปเปอร์) | 1150kgs (+/- 10%) | ||
ลักษณะการทำงาน
A. การทำงานของหน้าจอสัมผัสทำให้เกิดการสื่อสารระหว่างคนกับเครื่องจักรโดยแสดงความเร็วในการผลิตเหตุผลความล้มเหลวและตำแหน่ง
B. รูปแบบการจัดเรียงสินค้าการจ่ายพาเลทและการคายประจุสามารถตั้งโปรแกรมได้ทั้งหมดโดย PLC
C. รูปแบบการจัดวางบนแท่นวางสามารถปรับได้ง่ายบนหน้าจอสัมผัส
D. ระบบจ่ายกล่องใช้การควบคุมมอเตอร์เบรกเพื่อให้แน่ใจว่ากล่องลำเลียงตามตำแหน่งที่ตั้งไว้ล่วงหน้า
นิตยสาร E. Pallet มีความจุสูงถึง 12-15 พาเลทเปล่าทำให้มั่นใจได้ว่ามีการจ่ายพาเลทโดยอัตโนมัติ
F. รูปแบบการจัดวางพาเลทที่แตกต่างกันสามารถทำได้โดยไม่ต้องเปลี่ยนส่วนประกอบของการจัดวางพาเลท
ช. ตัวควบคุม PLC (การดำเนินงานสามารถเป็นภาษาอังกฤษหรือภาษาอื่น ๆ ที่จำเป็น), ง่ายต่อการใช้
หลัก ส่วนประกอบไฟฟ้า
| ไม่ | ชื่อชิ้นส่วน | แบบ | QTY | ผู้ผลิต | บันทึก |
| 1 | เซอร์โวมอเตอร์แบบแกน | MSME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 5 | เครื่องขยายเสียงเซอร์โวแกน | MDDHT5540 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 6 | เครื่องขยายเสียงเซอร์โวแกน B | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 7 | เครื่องขยายเสียงเซอร์โวแกน C | MFDHTB3A2 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 8 | เครื่องขยายเสียงเซอร์โวแกน D | MBDHT2510 | 1 | พานาโซนิค | ประเทศญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า HP B20 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า HP B15 | 1 | OPTIBELT | ประเทศเยอรมัน |
| 12 | สกรูแกน B | R50 * 20-S | 1 | Hiwin | ไต้หวัน |
| 13 | สกรูแกน C | R45 * 12-S | 1 | Hiwin | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ประเทศญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ประเทศญี่ปุ่น |
| 16 | ตัวลดแกน | FC-A75-69 | 1 | ซูมิโตโม | ประเทศญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | ADI | สหรัฐอเมริกา |
| 19 | หน้าจอสัมผัส | DTP7-W | 1 | DAIN CUBE | เกาหลี |
| 20 | ตัวต้านทานการสร้างใหม่ | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | สวิตช์ จำกัด | SL1-AK | 5 | AZBIL | ประเทศญี่ปุ่น |
| 22 | สวิตช์ Optoelectronic | GL6-N1112 | 5 | ป่วย | เยอรมัน |
| 23 | โซลินอยด์วาล์ว | SY5120 / 7120 | 2 | SMC | ประเทศญี่ปุ่น |
| 24 | กระบอกกด | MGPM25 | 2 | SMC | ประเทศญี่ปุ่น |
| 25 | กระบอกสูบกริปเปอร์ | CG1BN63 | 4 | SMC | ประเทศญี่ปุ่น |
| 26 | การแบก | /// | 6 | SKF | ประเทศสวิสเซอร์แลนด์ |
หน่วยซอฟต์แวร์
1. ภาษาจีนและภาษาอังกฤษหรือภาษาอื่น ๆ ที่ให้มา
2. ชิ้นส่วนเครื่องจักรหลักใช้มอเตอร์แบรนด์ดังเช่น SEW
3. แพคเกจซอฟต์แวร์จัดเรียงพาเลทในตัว
4. สะดวกในการยืนยันสถานะของพาเลท
5. ตำแหน่งที่แม่นยำของตำแหน่งพาเลท
6. ง่ายต่อการเลือกงานและโหมดการเขียน
ช่วงการเคลื่อนไหว
แพคเกจและการจัดส่ง
ฟิล์มเครื่องห่อและบรรจุในกล่องไม้รมยาที่ส่งออกจากนั้นขนส่งไปยังท่าเรือขาออกที่ลูกค้าต้องการเช่น Shanghai, Ningbo, Qingdao, Suzhou เป็นต้น
ค่าคอมมิชชั่นและบริการหลังการขาย

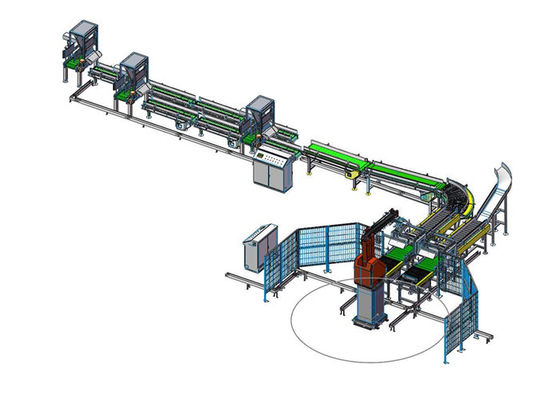

เราออกแบบแผนผังโรงงานให้ถูกต้องตามขนาดโรงงานของลูกค้าหากลูกค้าต้องการเราสามารถออกแบบการประชุมเชิงปฏิบัติการด้วยพลังงานไฟฟ้าน้ำประปาพลังงานก๊าซการจัดเก็บวัสดุการจัดเก็บขั้นสุดท้ายห้องน้ำของคนงาน ฯลฯ
หากลูกค้าต้องการเราจะส่งวิศวกรสำหรับบริการว่าจ้างวิศวกรของเรา 1-2 คนจะ
ไปที่โรงงานของคุณเพื่อติดตั้งและปรับสายการผลิตเพื่อให้ได้การผลิตตามปกติในเวลาอันสั้น
วิศวกรของเรามีหน้าที่ในการฝึกอบรมและสอนคนงานถึงวิธีการใช้งานทำความสะอาดบำรุงรักษาเครื่องจักรทั้งหมดจนกว่าคนงานจะสามารถใช้งานสายการผลิตได้ดี
โดยปกติจะใช้เวลา 10 วันในการให้บริการและเราจะรับประกัน 1 ปีนับจากวันที่เสร็จสิ้นการให้บริการ
ตั๋วเครื่องบินไป - กลับที่พักและเงินเดือนประจำวันของวิศวกร 60-100 เหรียญอยู่ในบัญชีของลูกค้า
ปรับแต่งติดต่อเรา
คุณต้องการทราบข้อเสนอโดยละเอียดของเครื่องจักรโปรดยืนยันข้อกำหนดรายละเอียดของคุณ (ข้อมูลด้านล่าง) สำหรับทั้งโครงการเพื่อให้เราสามารถแนะนำรุ่นเครื่องที่เหมาะสมที่สุดสำหรับคุณได้
1. สินค้าของคุณคืออะไร?บรรจุในถุงหรือกล่องหรืออื่น ๆ ?
2. กี่แพ็คเกจต่อชั่วโมง?
3. คุณสามารถส่งเค้าโครงของการประชุมเชิงปฏิบัติการปัจจุบันของคุณให้ฉันได้หรือไม่?เราต้องออกแบบภาพวาดทั้งเส้นตามเค้าโครงเวิร์กชอปของคุณหากไม่มีโปรดแจ้งขนาดที่มีอยู่ของเวิร์กชอปของคุณ
4. ความสูงของพาเลทแบบเต็ม (ไม่มีความหนาของพาเลทเปล่า) คืออะไร?
5. ประเภทพาเลทคืออะไร (กี่ถุงต่อชั้นกี่ชั้นต่อพาเลทวิธีการใส่ถุงในแต่ละชั้น)?
6. ขนาด (ความยาวความกว้างความสูง) ของพาเลทเปล่าคืออะไร?
7. คุณต้องการนิตยสารพาเลทอัตโนมัติหรือไม่?
8. แรงดันไฟฟ้าในประเทศของคุณคืออะไร?
