รายละเอียดสินค้า:
|
| ชื่อ: | แขนกลวางพาเลท | แอปพลิเคชัน: | เครื่องดื่ม อาหาร การแพทย์ ฯลฯ |
|---|---|---|---|
| พลัง: | 4KW | น้ำหนักพาเลท: | 130กก. |
| คอนโทรลเลอร์: | PLC | ประเภทขับเคลื่อน: | ไฟฟ้า |
| ความจุสินค้า: | หลายบรรทัด 8 วินาทีต่อรอบ | แรงดันไฟฟ้า: | 220V/380V |
| เน้น: | 4 Axis Palletizing Robot Arm,130kg Palletizing Robot Arm,4 Axis robotic palletizing system |
||

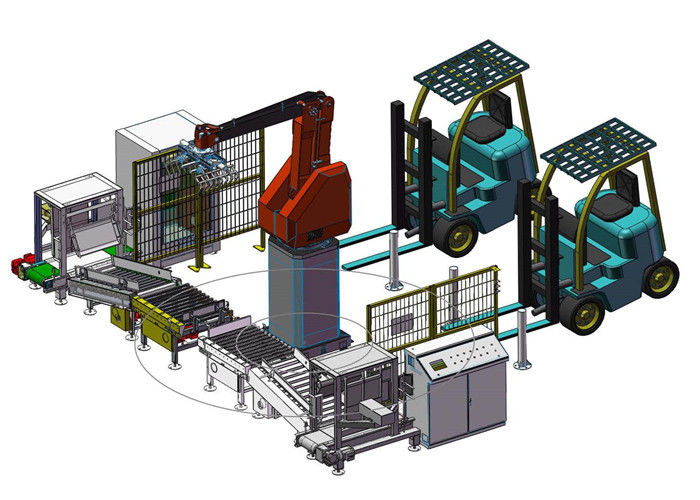

แขนกลวางพาเลท 4 แกนขนาด 130 กก. สำหรับเครื่องดื่ม อาหาร การแพทย์
บทนำของแขนกลวางพาเลท
แขนกลวางพาเลทเป็นหุ่นยนต์จัดเรียงพาเลทที่พื้นผิวกระบอกสูบประสาน 4 องศา ส่วนใหญ่เคลื่อนที่โดยแกนเคลื่อนที่ในแนวนอน แกนเคลื่อนที่ในแนวตั้ง ฐานหมุน และแกนมือ
ดิแขนกลวางพาเลทประกอบด้วยตัวหุ่นยนต์จัดเรียงพาเลท, มือหุ่นยนต์, กริปเปอร์หุ่นยนต์, ฐานหุ่นยนต์, ตัวควบคุม, ซอฟต์แวร์, รั้วนิรภัย, สายเคเบิลและชิ้นส่วนอื่น ๆ
พารามิเตอร์ทางเทคนิคของแขนกลวางพาเลท
| รายการ | อินทรี | ||
| แบบอย่าง | XY-SR130 | XY-SR210 | |
| จำนวนแกน | 4 แกน: ABCD (สามารถเป็น 6 แกน) | 4 แกน: ABCD (สามารถเป็น 6 แกน) | |
| วิธีการเคลื่อนไหว | ประเภทพิกัดผ่านวงกลม | ประเภทพิกัดผ่านวงกลม | |
| การติดตั้ง | บนพื้น | บนพื้น | |
| น้ำหนักพาเลท (มีน้ำหนักของกริปเปอร์) | 130กก. | 210กก. | |
| กำลังส่ง | 1500 ครั้ง/ชั่วโมง | 1700 ครั้ง/ชั่วโมง | |
| ช่วงการเคลื่อนไหว | แกน (แนวนอน) | 1300mm | 1500mm |
| แกน B (แนวตั้ง) | 2000mm | 2300mm | |
| แกน C (ร่างกาย) | 330 ° | 330 ° | |
| แกน D (กริปเปอร์) | 330 ° | 330 ° | |
| ความแม่นยำในการทำซ้ำตำแหน่ง | ±0.5mm | ±0.5mm | |
| พลัง | 4KW | 6.5KW | |
| วิธีการสอน | การสอนด้วยตนเอง / การสนับสนุนการสอน / การยกเว้นการสอน (ไม่บังคับ) | ||
| น้ำหนักหุ่นยนต์ | 800กก. | 1300กก. | |
แขนกลวางพาเลทลักษณะการทำงาน
1. ตัวควบคุม PLC ใช้งานง่าย
2. ให้การเคลื่อนที่เชิงเส้นเป็นจริง ลดความซับซ้อนของระบบควบคุม
3. โครงสร้างที่เรียบง่าย อัตราความล้มเหลวต่ำ และการบำรุงรักษาที่สะดวก
4. ส่วนประกอบหลักและอุปกรณ์บางส่วน ค่าบำรุงรักษาต่ำ
หลักรายการส่วนประกอบไฟฟ้า
| ไม่ | ชื่อชิ้นส่วน | แบบอย่าง | จำนวน | ผู้ผลิต | บันทึก |
| 1 | เซอร์โวมอเตอร์แกน | MSME202G1H | 1 | Panasonic | ญี่ปุ่น |
| 2 | เซอร์โวมอเตอร์แกน B | MDME202G1H | 1 | Panasonic | ญี่ปุ่น |
| 3 | เซอร์โวมอเตอร์แกน C | MDME202G1H | 1 | Panasonic | ญี่ปุ่น |
| 4 | เซอร์โวมอเตอร์แกน D | MSMD042G1U | 1 | Panasonic | ญี่ปุ่น |
| 5 | แอมพลิฟายเออร์เซอร์โวแกน | MDDHT5540 | 1 | Panasonic | ญี่ปุ่น |
| 6 | แอมพลิฟายเออร์เซอร์โวแกน B | MFDHTB3A2 | 1 | Panasonic | ญี่ปุ่น |
| 7 | แอมพลิฟายเออร์เซอร์โวแกน C | MFDHTB3A2 | 1 | Panasonic | ญี่ปุ่น |
| 8 | แอมพลิฟายเออร์เซอร์โวแกน D | MBDHT2510 | 1 | Panasonic | ญี่ปุ่น |
| 9 | สายพานซิงโครนัสแกน | โอเมก้า เอชพี บี20 | 1 | OPTIBELT | เยอรมนี |
| 10 | สายพานซิงโครนัสแกน B | โอเมก้า เอชพี บี20 | 1 | OPTIBELT | เยอรมนี |
| 11 | สายพานซิงโครนัสแกน C | โอเมก้า เอชพี บี15 | 1 | OPTIBELT | เยอรมนี |
| 12 | สกรูแกน B | R50*20-S | 1 | HIWIN | ไต้หวัน |
| 13 | สกรูแกน C | R45*12-S | 1 | HIWIN | ไต้หวัน |
| 14 | ตัวเลื่อนแกน B, รางกิลด์ | SNS35LR2SSC1-690 | 2 | THK | ญี่ปุ่น |
| 15 | ตัวเลื่อนแกน C, รางกิลด์ | SNS35LR2SSC1-520 | 2 | THK | ญี่ปุ่น |
| 16 | ตัวลดแกน | FC-A75-69 | 1 | ซูมิโตโม | ญี่ปุ่น |
| 17 | ตัวลดแกน D | F2C-T155 | 1 | ซูมิโตโม | |
| 18 | ชิปควบคุม | / | 1 | ADI | อเมริกา |
| 19 | หน้าจอสัมผัส | DTP7-W | 1 | เดนคิวบ์ | เกาหลี |
| 20 | ตัวต้านทานการเกิดใหม่ | RXLG500~1000 | 4 | เจียอิงต้า | / |
| 21 | ลิมิตสวิตช์ | SL1-AK | 5 | อัซบิล | ญี่ปุ่น |
| 22 | สวิตช์ออปโตอิเล็กทรอนิกส์ | GL6-N1112 | 5 | ป่วย | เยอรมัน |
| 23 | โซลินอยด์วาล์ว | SY5120/7120 | 2 | SMC | ญี่ปุ่น |
| 24 | กระบอกกด | MGPM25 | 2 | SMC | ญี่ปุ่น |
| 25 | กระบอกกริปเปอร์ | CG1BN63 | 4 | SMC | ญี่ปุ่น |
การเคลื่อนไหวของหุ่นยนต์ XY-SR130
คำแนะนำในการติดตั้ง
เราจะจัดหาคู่มือผู้ใช้และแบบไฟฟ้าของเครื่องจักรทั้งหมดให้คุณเพื่อติดตั้งเครื่องจักรด้วยตัวเองหากคุณคิดว่าไม่สามารถติดตั้งเครื่องจักรได้ด้วยตัวเอง เราสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อติดตั้งและแก้ไขข้อบกพร่อง ฯลฯ
บริการของเรา
1.ส่งของไว
สำหรับชิ้นส่วนทั่วไปเราสามารถจัดส่งสินค้าได้ภายใน 3 วัน
2.สินค้าออริจินัล
ผลิตภัณฑ์ทั้งหมดที่เราขายมาจากผู้ผลิตต้นทางเราจะส่งเอกสารของผู้ผลิตทั้งหมดในขณะที่เราจัดส่งเสร็จสิ้น
3.การประกันคุณภาพ
4.ฝ่ายสนับสนุนด้านเทคนิค
รวมถึงการตรวจสอบ ซ่อมแซม และบำรุงรักษา เราสามารถให้การสนับสนุนด้านเทคนิคทุกประเภท
5.ตอบสนองอย่างรวดเร็ว
พนักงานของเราจะออนไลน์ตลอด 24 ชั่วโมงและตอบคำถามของคุณอย่างรวดเร็ว
